USOS ALTERNATIVOS PARA LOS CANCELES (MUROS CORTINA) EN REVIT

Se pueden lograr muros, celosías y bastidores como estos con la herramienta de canceles ("muros cortina") en Revit.

Como bien sabemos el uso común para los muros cortina en Revit es para lograr cancelería como la de la siguiente imagen:
A continuación revisaremos las propiedades de cada una de las celosías y bastidores de la primera imagen.

MAMPARA CON MADERA LABRADA
Propiedades de la mampara de madera labrada
Lo interesante de esta mampara es que en el lugar del panel, que normalmente es cristal o acrilico, elegí uno de los tipos de MURO. Recordar que en cualquier muro cortina el panel puede ser un muro. En este caso el muro llamado "Celosia de madera" tiene las siguientes propiedades:
El material es una madera oscura, y se le agrega un recorte "CUTOUT", una imagen en negativo que nos da el efecto de macizo-vacío:

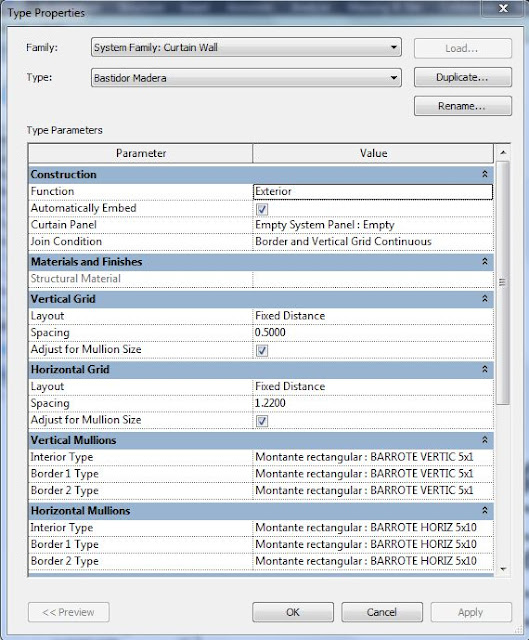

BASTIDOR DE MADERA A BASE DE POLINES O BARROTES

LOUVERS HORIZONTALES

CELOSIA DE CUADROS

BARDA TUBULAR

CELOSIA CON DISEÑO TRIANGULAR
La siguiente imagen muestra el "panel" que forma esta celosía. Es una familia de categoría "Curtain Panel":

MURO DE MADERA CON POLINES Y TABLONES
El "panel" es un muro simple con textura de tablones de madera hecho de la siguiente manera:

Y finalmente aquí un par de ejemplos combinando algunos de los sistemas ya descritos:

14 comments:

  1. hola donde puedo conseguir el empty panel?

    ReplyDelete
  2. ya pille la familia de empty panel en un revit anterior ahora el problema es como puedo hacer para que los mullions puedan ser curvos como al crear un muro curvo

    ReplyDelete
    Replies
    1. Hay alguien que encontró como hacer manguetes curvos. Te dejo el video
      https://youtu.be/hAs235c2uuM

      Delete
  3. como hacen los calados curvos que estan al final ?.... les agradeceria mucho

    ReplyDelete
    Replies
    1. ¿Te refieres a la penúltima imagen? Los mullions verticales son con un perfil circular. Los mullions horizontales son un perfil cuadrado. La curva simplemente la das con las herramientas de trazo de Revit. Igual que como trazas cualquier muro curvo en Revit.

      Delete
  4. En la barda tubular, como le hizo para ponerle color, no puedo

    ReplyDelete
    Replies
    1. En cualquiera de los casos, recuerda que en Revit no se trata de ponerle color. Se trata de elegir materiales. Todo en Revit lleva un material. Te recomiendo la ayuda de Autodesk, empieza por ver este video:
      http://help.autodesk.com/view/RVT/2019/ESP/?guid=GUID-CCCB3597-0278-4756-B2FD-72FFDC4045D4

      Delete
  5. CELOSIA CON DISEÑO TRIANGULAR como lo hago en Revit 2019

    ReplyDelete
    Replies
    1. Aqui ya lo expliqué. La forma de los triangulos debe ser modelada desde la plantilla "Curtain Panel". Allí la modelas según tu diseño, guardas y cargas la familia al proyecto. Ya en el proyecto creas tu nuevo tipo de muro cortina, y en "Type Properties" eliges tu forma nueva en la parte de "Construction / Curtain panel". Revisa cuidadosamente esa parte de este post, alli está explicado con imagenes.

      Delete
  6. Replies
    1. Select the curtain wall. Edit type/Curtain panel/Empty System Panel:Empty

      Delete
  7. Hola! puede explicar como se puede hacer un panel de metal perforado porfiss!!

    ReplyDelete
    Replies
    1. Hola. La mejor solución para eso es tener un panel sólido al que le aplicas un hatch personalizado para mostrarlo en planos, y para renders le asignas una textura que tenga su positivo/negativo con el Revit y cualuier otro software para render lo reconoce como un panel perforado. Digo que es lo mejor porque de otra manera el modelo se vuelve pesadísimo. Ahora que si necesitas generarlo para FABRICACIÓN del panel, pues si valdría la pena explorar la forma de modelarlo. Por lo pronto aquí te dejo un link donde puedes descargar algunos modelos.
      https://market.bimsmith.com/product/40560?regionId=93

      Delete
